どうも、みちのくルカサーです。毎日暑い日が続いてますねぇ。まだまだ暑い日が続きそうなので、水分をこまめに摂取して 熱中症 等 に ご注意下さいね。さて、以前より検討に検討を重ねて参りました James Tyler 配線の導入（手持ちのギター（ストラト系）へ James Tyler 配線導入：改造）ですが、結局 ↓ このギター ↓ と同じ配線にする事に決めましたぁ～！

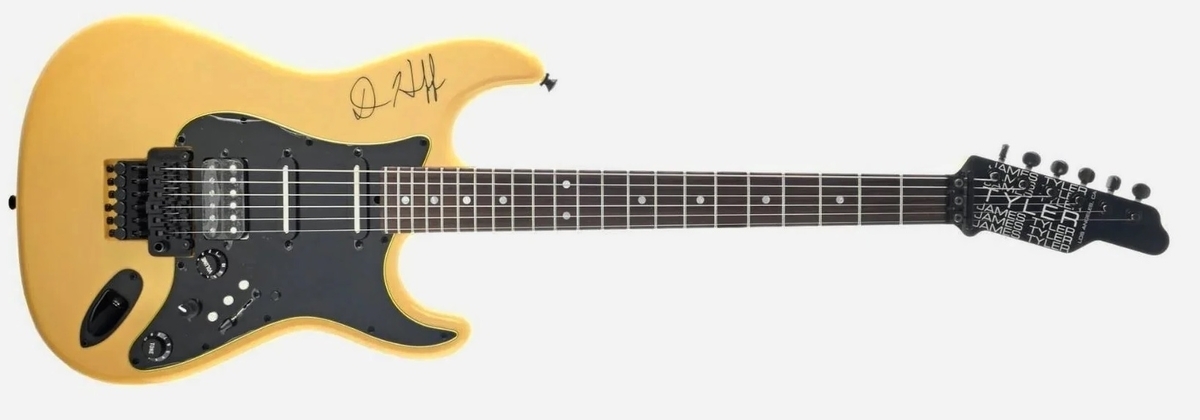

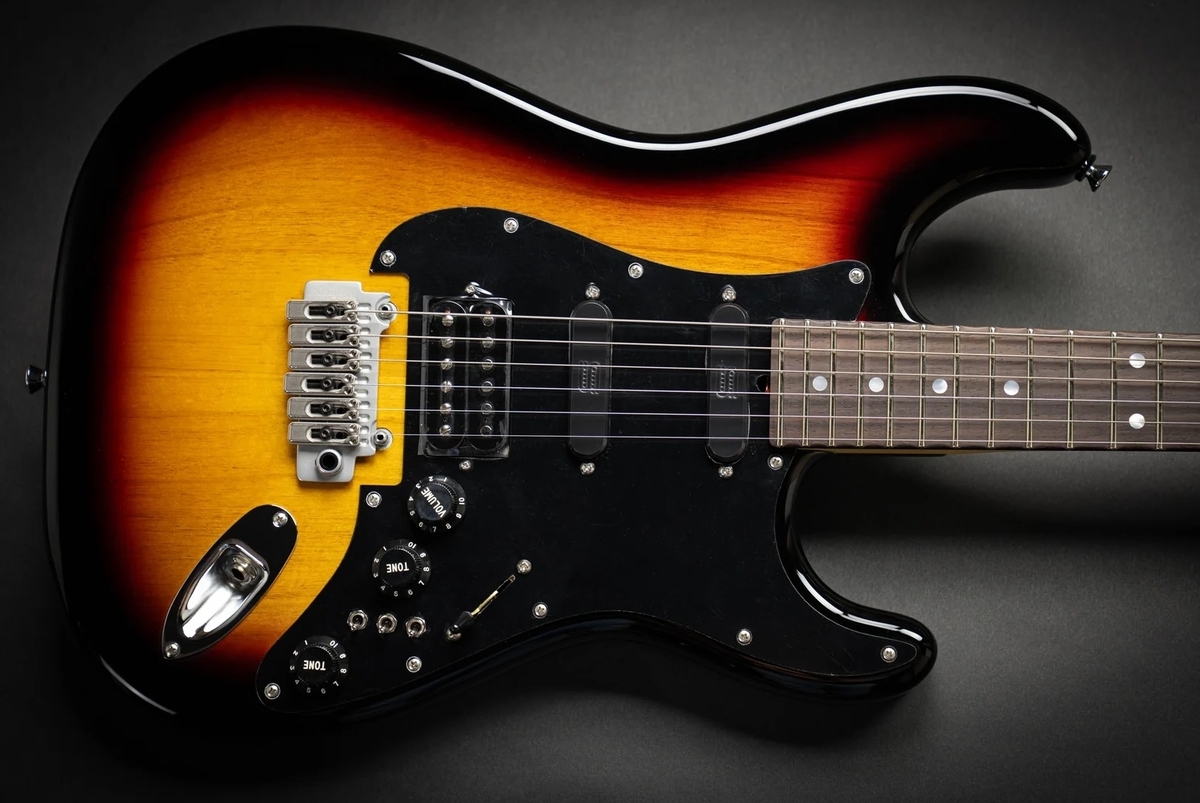

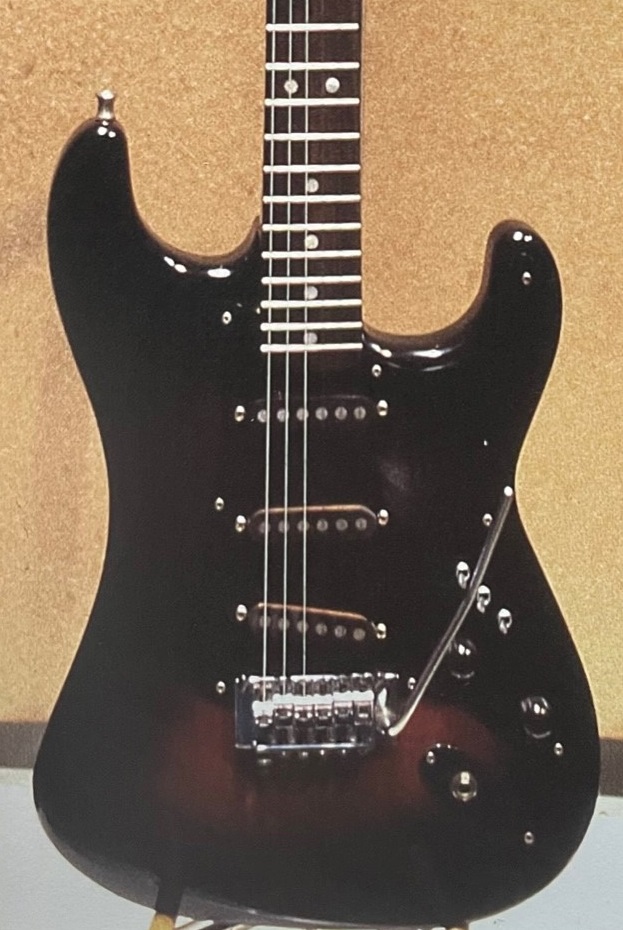

そうです。Dann Huff と同じ配線（写真は James Tyler Dann Huff Classic）です。やっぱ カッコいいなぁ～。（でも、このデザインのフロント、センターピックアップは、今では手に入らないんですが･･･）尚、この配線では、
(1) Volume（Push-push）
・Master Volume
・Up position -> Mid boost bypass
・Down position -> Mid boost ON
(2) Tone pot 1（Center）
・Mid boost preamp level
(3) Tone pot 2（Push-push）
・Master Tone
・Up position -> Direct ON（Neck/Bridge）
・Down position -> Turn off of Direct ON
(4) Mini Toggle SW
・Seires / Parallel（Each Pickup）
といった事が可能となり、従来のストラトより 音作りの幅が格段に広がります。尚、今回は自分で配線する（無理そうならリペアに出そうかな ← 軟弱モノぉ～！）事も考慮し、配線図を色々と調査。色々と調査していると、自分と同じ事を考えている人（Dann Huff 配線を導入したい人）が たくさん居る（海外ではフォーラムで色々と議論されている）ことに気づかされました。↓ こんな感じで ･･･（なんかうれしいなぁ）

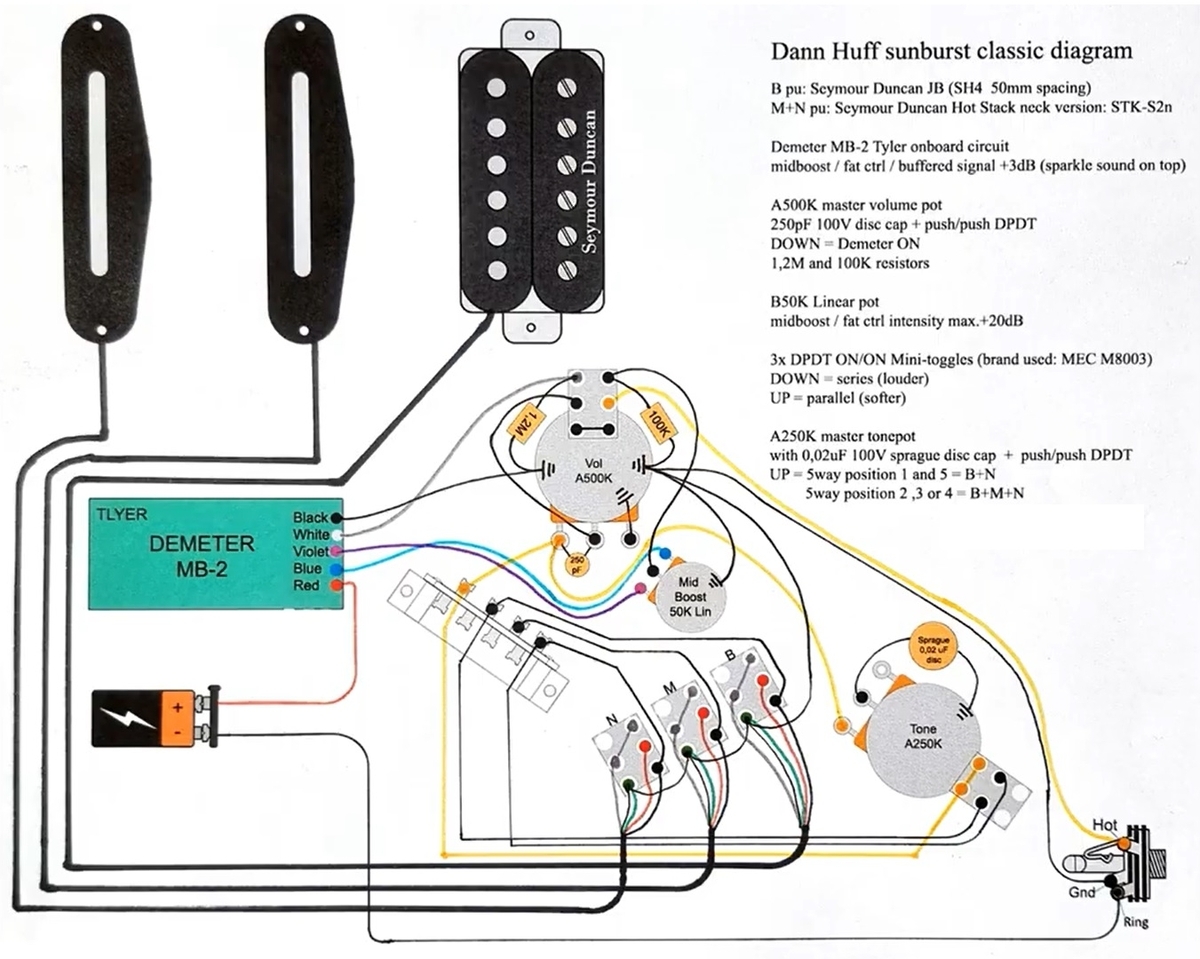

という事で、色々と調査した結果、ようやく『 それらしい配線図 』を見つけました。それが ↓ コレ ↓ です。

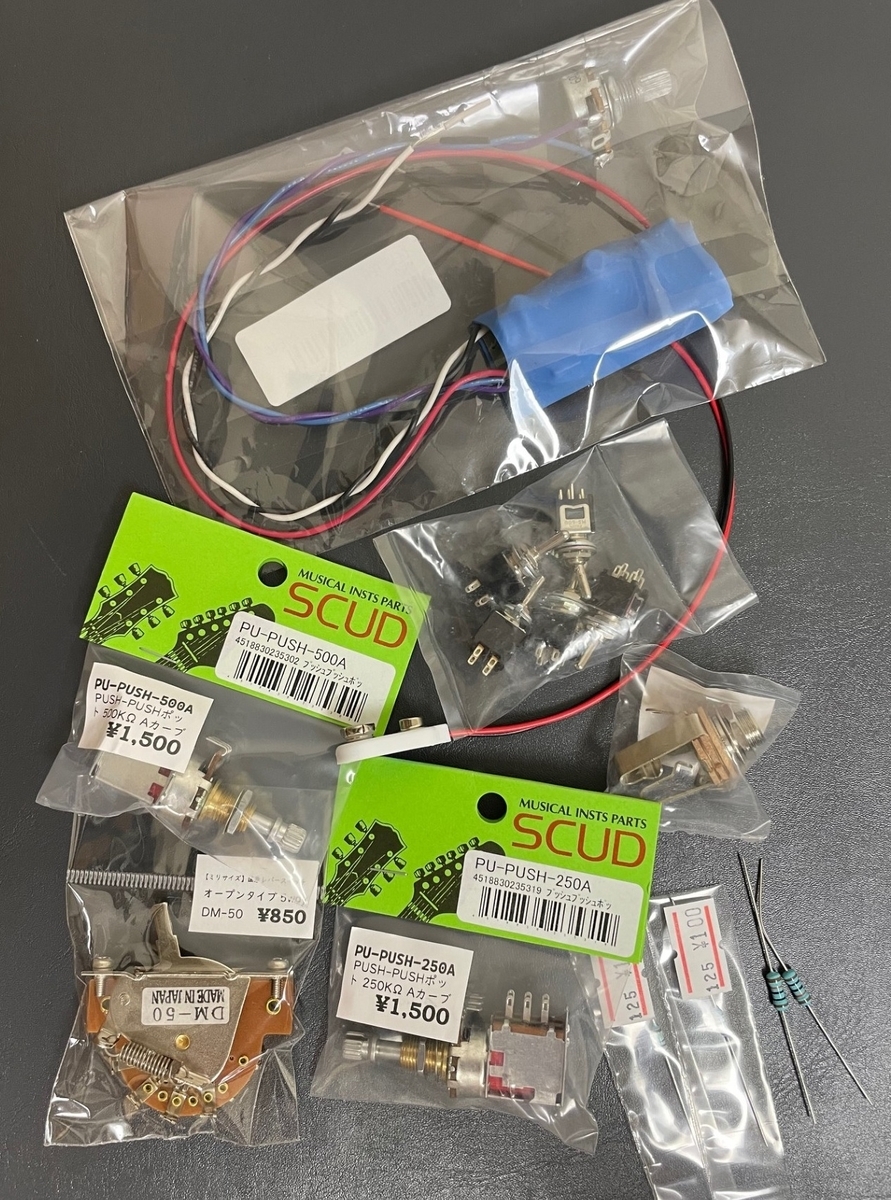

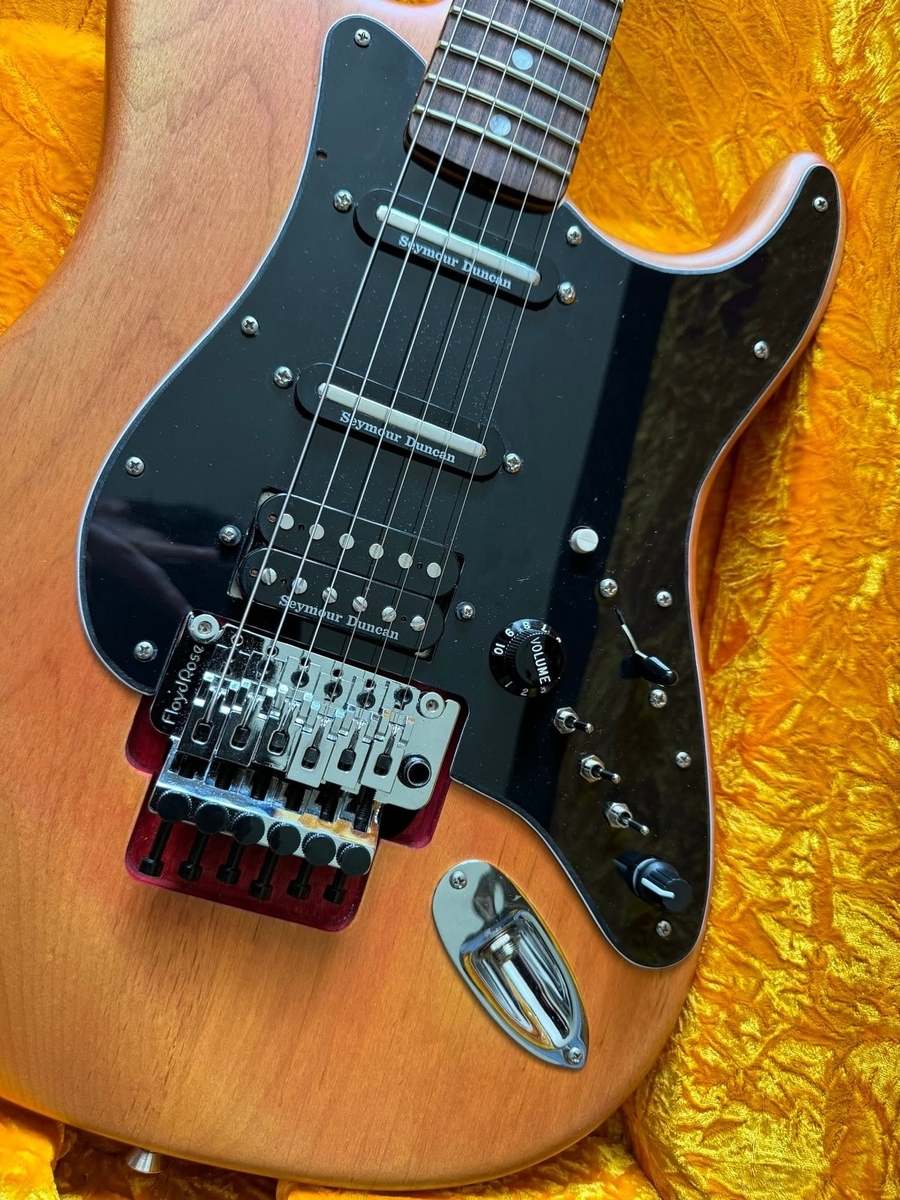

思ったより複雑ではなさそう･･･な感じ。でも色々と取りそろえないと･･･。今回の改造で必要なパーツ類は、
(1) ピックアップ
・Seymour Duncan Hot Stack
・Seymour Duncan JB
(2) ブースターユニット
・Demeter MB-2
(3) ポット
・A500K/push-push
・A250K/push-push
・9V Battery SNAP
(4) 電子部品
・Resister（1.2MΩ, 100KΩ）
・Capasitor（250μF, 0.02μF）
(5) Φ6.3mm Stereo Jack 等々

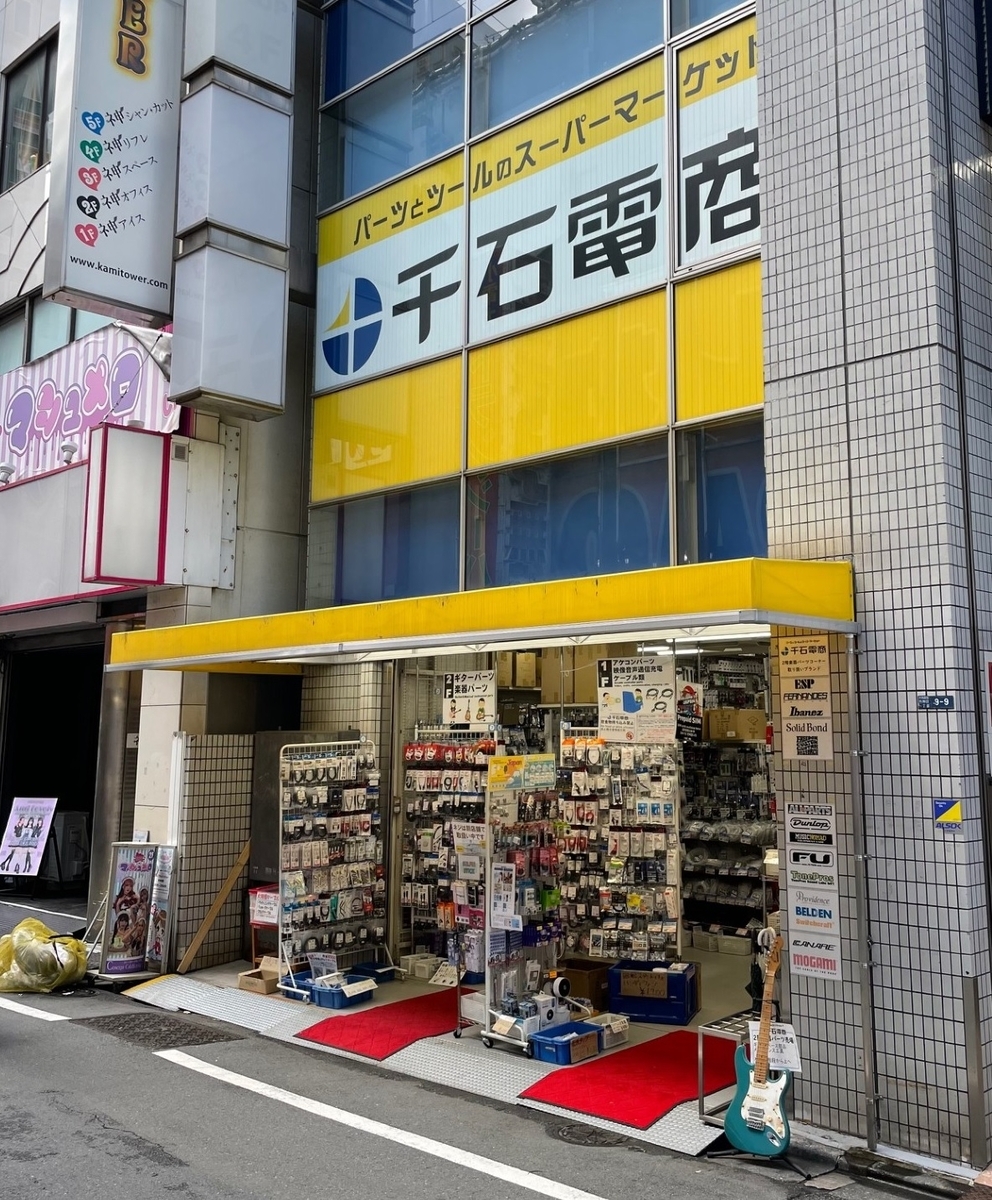

ですかね。ピックガードは、どうしようかな？（夏休みは、秋葉原に行って、パーツを探さないと）
次回へ続く･･･

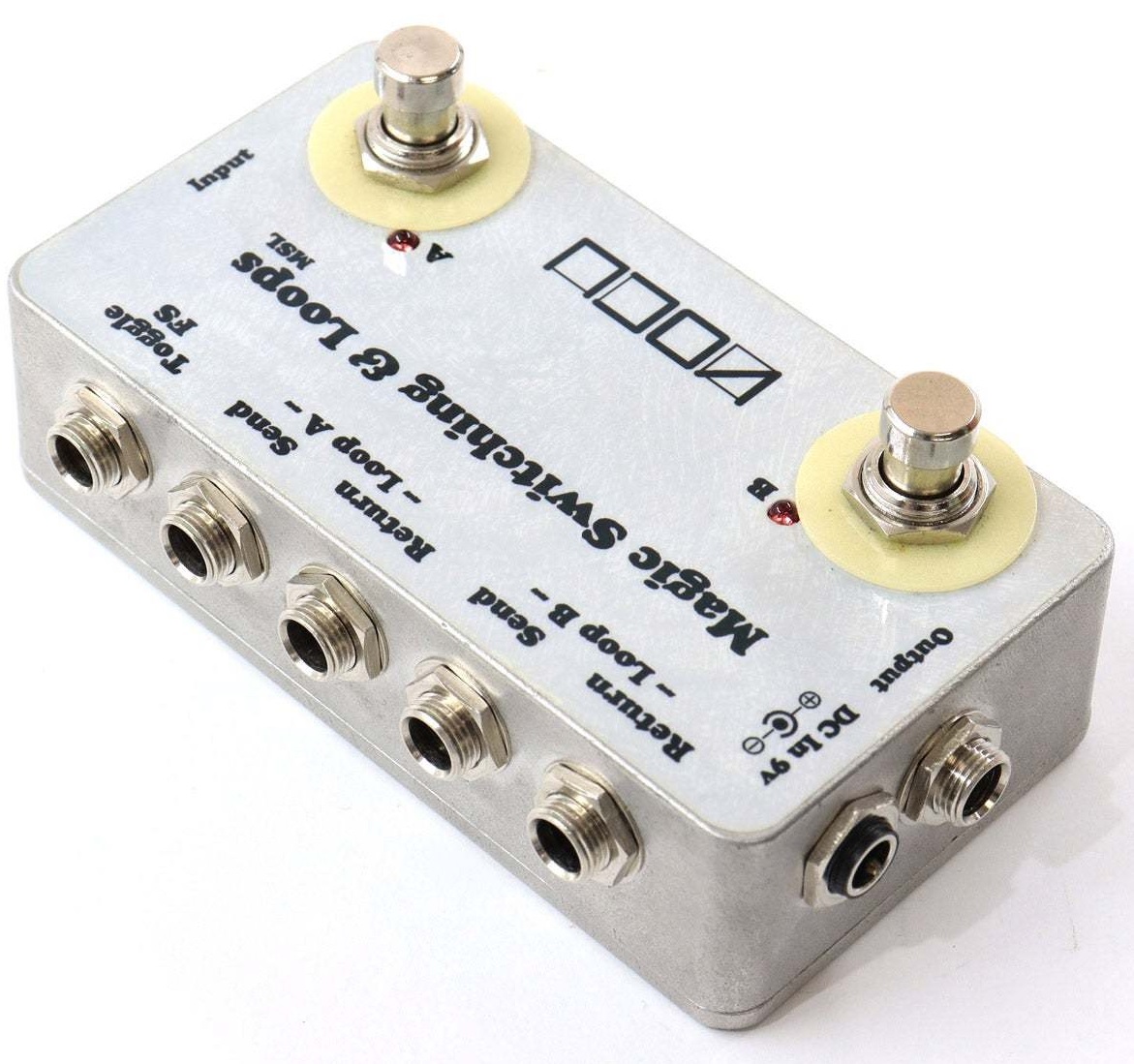

VOCU / Magic Switching & Loops は、2 系統のシリアル（直列）エフェクトループ を様々なスイッチング方法でコントロールすることのできる スイッチャー。見た感じ、小型のスイッチャーですが、基本機能は
この使用例では、２系統の直列エフェクト・ループを個別にオンオフ可能。LED が点灯しているループはオン（オープン）、LED が消灯しているときそのループはオフ（クローズ）となり、各ループがそれぞれのフット・スイッチでオンオフが可能。
この使用例では、２つのエフェクトを１回のフットスイッチ操作でオンオフを入れ替えることが可能。両方のループがオフのとき（LED が両方とも消灯している）ループは両方ともクローズしています。A フットスイッチを押せば、A ループがオープン（A のLED が点灯）。もう一度、A フットスイッチを押せば、Aループがクローズします。 A のLED が点灯しているときに、B フットスイッチを押せば、B ループがオープンになると同時にA ループがクローズします（B のLED が点灯しA のLED が消灯）。このようにLED の点灯していないほうのフット・スイッチを押すことで、ループの状態を入れ替えることのできます。
この使用例では、フット・スイッチ機能はノーマルモード（使用例 その１）と同じですが、増設フットスイッチを操作することにより、以下のように状態を完全に反転させることができます。
この使用例では、例えば、クリーン アンプとオーバードライブ アンプを使い分ける場合などに利用できるセットアップです。バックパネルのモードセレクト(15)を Toggle(T) へセット。LED の点灯していないフット・スイッチを押すたびに、使用できるアンプ（アンプ１とアンプ２）が切り替わります。また、Outputへ何も接続しない場合には、両方のLED が消灯しているときはミュート（どちらのアンプへも信号が送られない）になり、Outputへ３つめのアンプを接続すれば、両方のLEDが消灯しているときにはアンプ３へシグナルが送られます。
この使用例では、例えば、エレキギターとエレアコを同じアンプで使用する場合などに利用できるセットアップです。バックパネルのモード セレクト(15)を Toggle(T) へセットしてください。LED の点灯していないフット・スイッチを押すたびに、使用できるギターが切りわります。また、Inputへ３本目のギターを接続した場合には、両方のLED が消灯しているときは３本目のギターが出力され、Inputへダミープラグ（プラスとマイナスをショートさせる必要有り）を接続した場合には、ミュート（どちらのギターからの信号もアンプへ送らない）になります。尚、この接続例で、３本目のギターを接続しない場合には、Input ジャックにダミープラグを接続する必用があります（Input ジャックへプラグが接続されないと本機の電源がオンにならないため）。ただし、ループに接続した機器と同じパワーディストリビューターから本機の電源も供給している場合には、接続ケーブルによりグランドが共有化されるためダミープラグは必要なくなります。

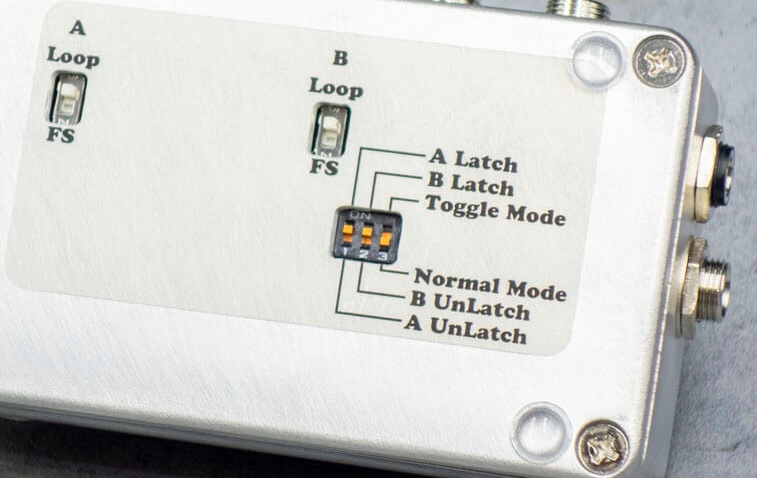

この使用例では、アンプのチャンネル切り替えや、マルチ・エフェクターのサブコントロール フット・スイッチを機能させることが可能。バック・パネルのループ アクション スイッチをFSに設定するとオーディオ ラインをキャンセルして、各ループのフットスイッチを外部フットスイッチとして機能させることが可能になります。フットスイッチはラッチ タイプ（機械式）とアンラッチ タイプ（電子式）の両方に対応することができます（バックパネルのフットスイッチ アクション セレクターでLatch / UnLatch を指定）。特にアンラッチ フット・スイッチ・モードでは、アンラッチの機能を持ちながら機械式スイッチ特有のスイッチが切り替わる瞬間のカチッという踏み心地が得られます。また、本機独自のトグルモードにも対応しているため、２つの外部機器のセッティングを同時に入れ替えることも可能です。尚、フットスイッチアクションでUnLatchを選択した場合には、Sendジャックのみが機能します（Returnに接続しても何も起こりません）。一方、Latchを選択した場合には、接続したジャックによってOn/Offの状態が反転するので、使用する環境に合わせて好みのジャックを選択してください。この接続例では、Input ジャックにダミープラグを接続する必用があります（Input ジャックへプラグが接続されないと本機の電源がオンにならないため）。ただし、ループに接続した機器と同じパワーディストリビューターから本機の電源も供給している場合には、接続ケーブルによりグランドが共有化されるためダミープラグは必要なくなります。
この使用例では、エフェクト ループ機能とフット・スイッチ機能を併用するこができます。例えば、Loop-A にリバーブを接続し、Loop-B をアンプのチャンネル切り替えフット・スイッチ端子へ接続すれば、「クリーン チャンネルではリバーブをアクティブにし、オーバードライブ チャンネルではリバーブをオフにする」という切り替えがワンアクションで行えます。

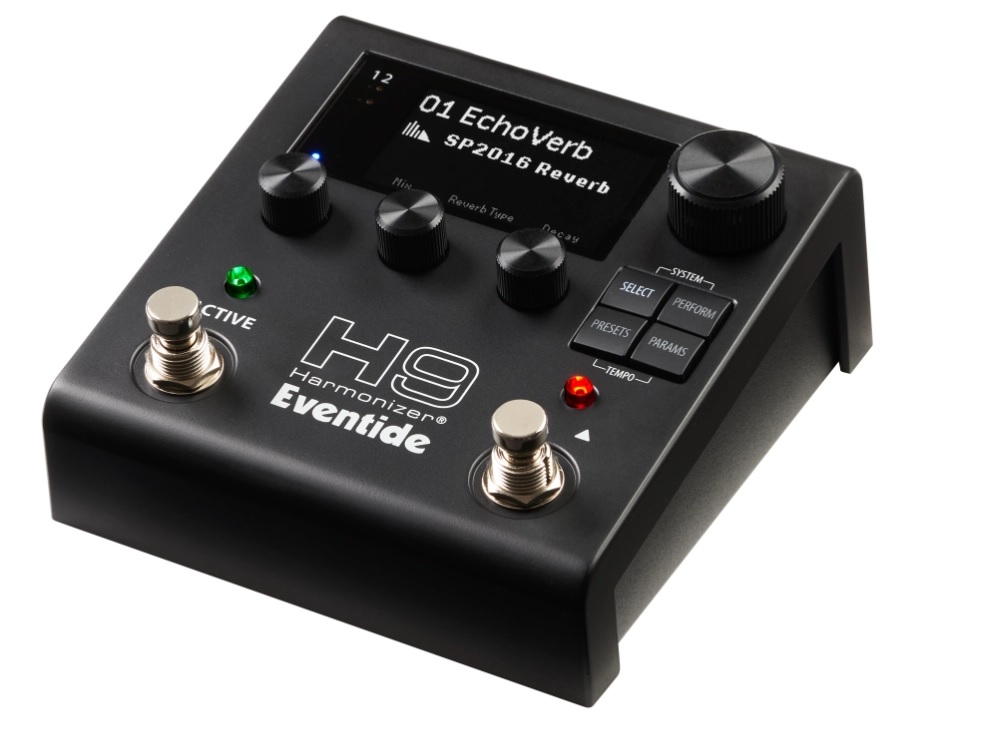

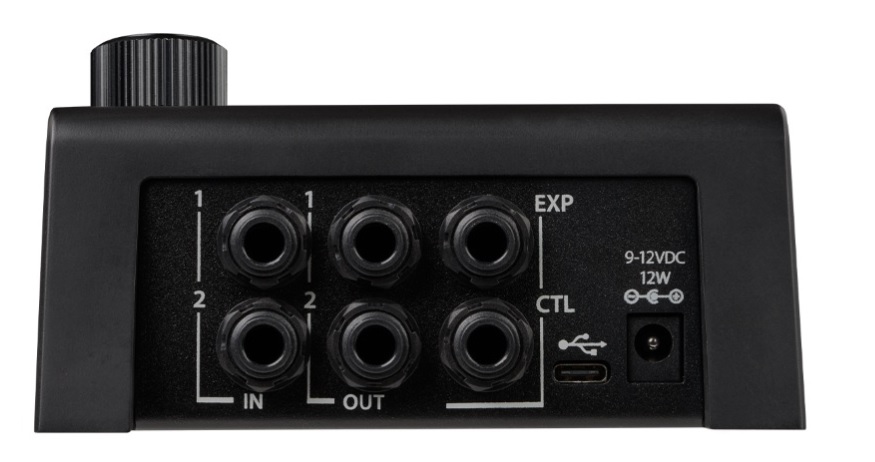

↑ 端子類 ↑ についてですが、入出力端子は、H9 と変わらず ステレオ（Input：２端子 / Output：２端子）の構成、EXP端子は、H9 は１端子のみでしたが、H9 Gen.2 は、EXP端子に加え、CTL端子が追加（増設のフットスイッチを接続し、加えてエクスプレッションペダルも同時に接続可能）されており、エフェクトのミックス値、ディレイ・タイム、ピッチシフト量、コーラスのレイト等、様々なコントロールをアサインできるので、ライブ時でパラメーター設定を変化させたい時には非常に便利ですね。

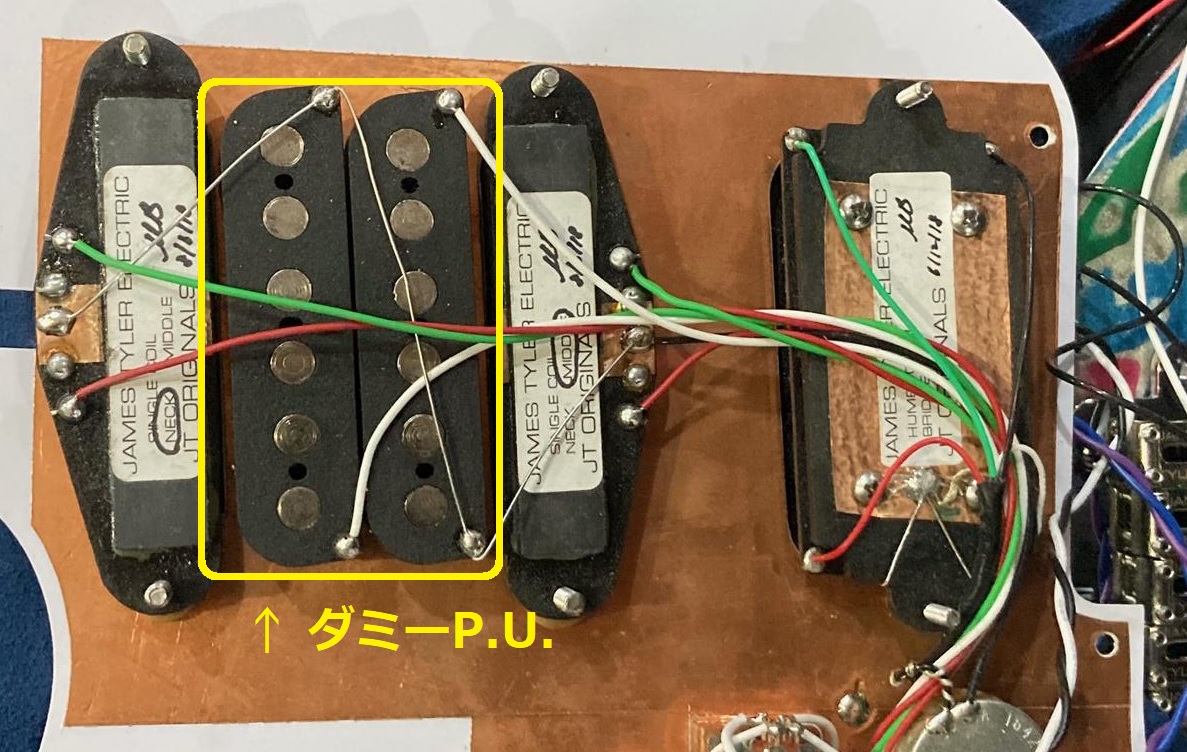

しかしながら、ダミー・ピックアップの配線は、難易度が高そう（初心者には･･･）という訳で、ダミー・ピックアップを必要としない Dann Haff 仕様（通称 Huff caster）をベースに、複数の案を検討中です。現在検討中の案としては、

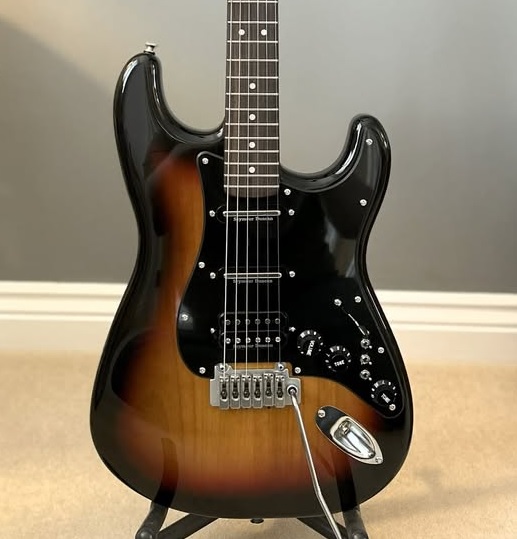

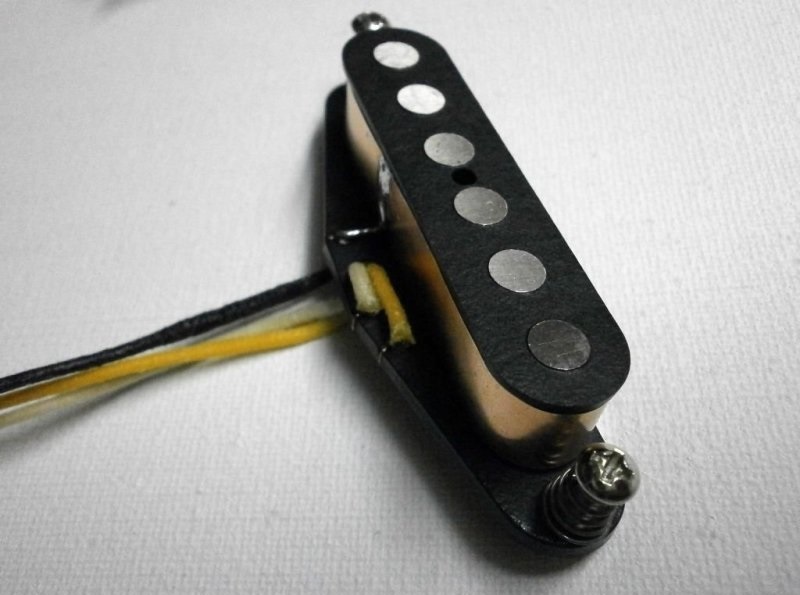

ご存知の方も多い、Dann Huff 仕様。フロント、センターは、カバードタイプ（Vintageタイプ）の Hot Stack を搭載したいところですが、現在は写真のバータイプ・ポールピースしか手に入らない為、こちらの仕様で･･･。（やっぱ かっこいいなぁ･･･）

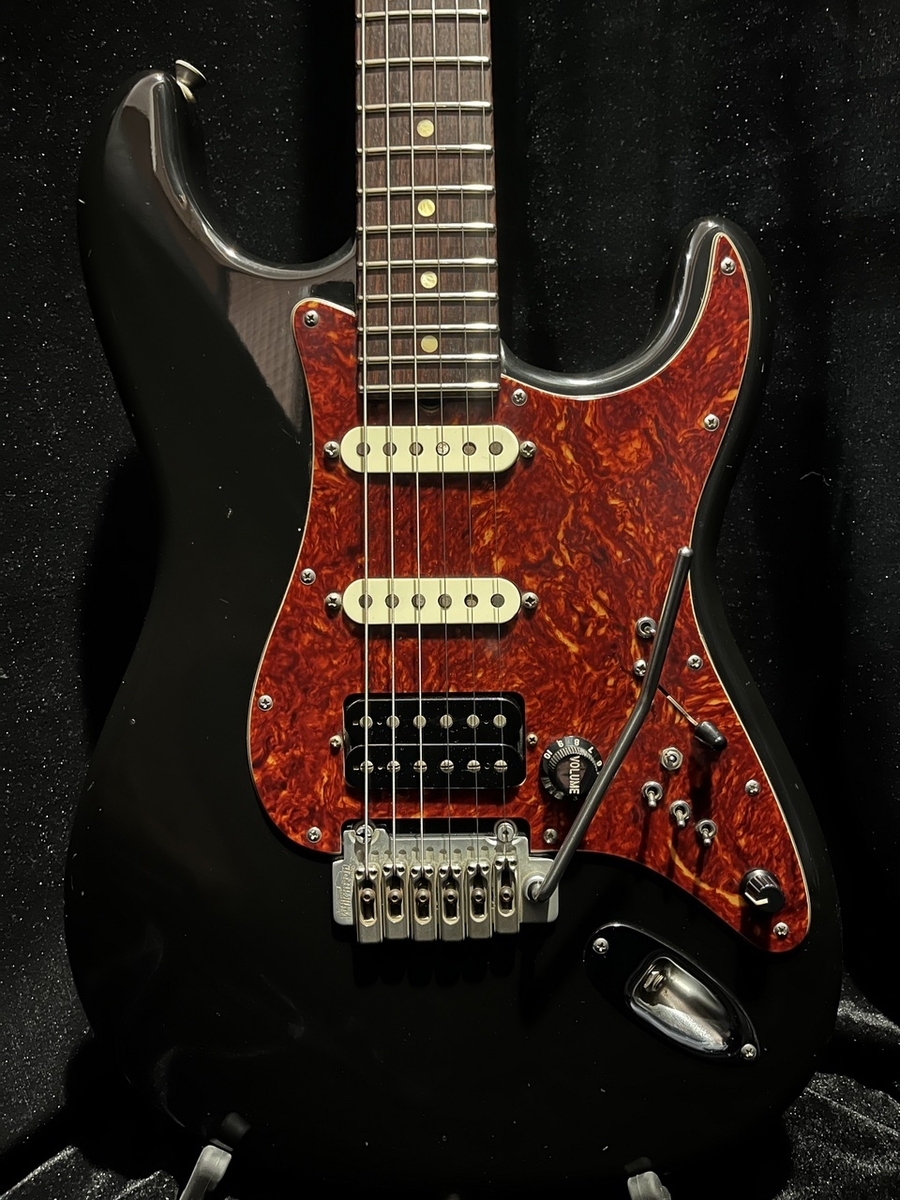

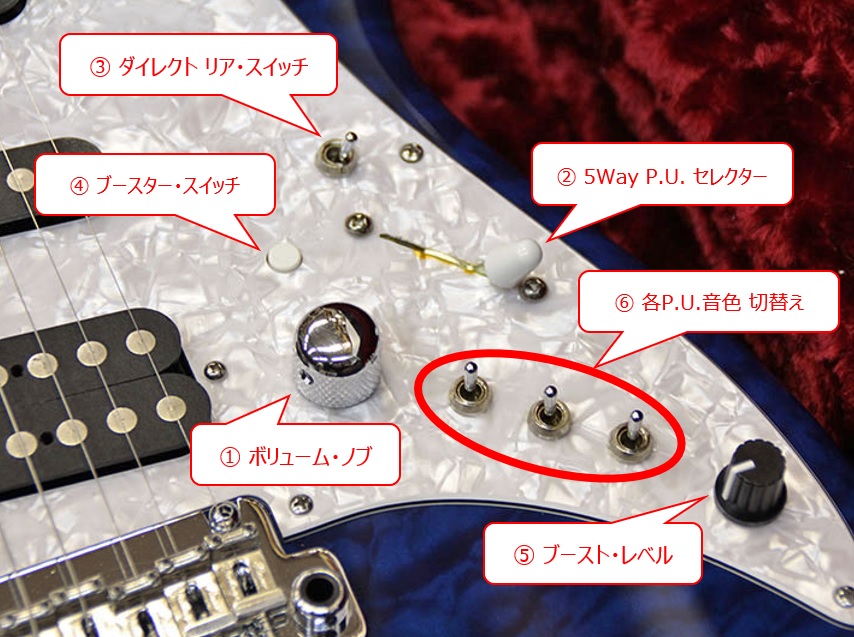

こちらの仕様（James Tyler USA Classic Michale Landau Model - Full Spec Mod）も なかなか良さげです。ダイレクト・リア、ブースター on/off スイッチも搭載されているようですね。地味に Full Option！
こちらの仕様は、Dann Huff 仕様とは異なりますが " Huff caster " をキーワードに Webで検索を行っていた際に出会った仕様。各ポジションでの Series/Pararell 切替え、ブースター on/off、ブースターのレベル調整 が搭載されている比較的シンプルな配線と思われます。（これは良さげ！）
